XJ128棉纖維系列產品中色澤測試模塊采用恒流源對測試光源供電，整機的可靠性和穩定性較高，測試得到的數據Rd和+b一致性好，在國內得到了廣泛運用，尤其是在長嶺紡織機電科技有限公司研制開發的棉纖維檢測設備上得到大力推廣。但是，此產品設計定型于上世紀80年代末期，設計使用的光源為鹵鎢燈。鹵鎢燈是熱光源的發光體，使用壽命較短，大概正常使用壽命在4000-5000小時。超過此壽命，由于燈絲的升華，亮度衰減，就不能正常使用；或在使用中由于電路電流異常，燒壞光源也在所難免。XJ128系列產品在中國纖維檢測系統使用時24小時開機，每年的使用周期又很長（3-5個月），色澤儀光源的損壞更換是經常發生的。
　　下面就色澤儀光源的更換方法和大家一起交流。

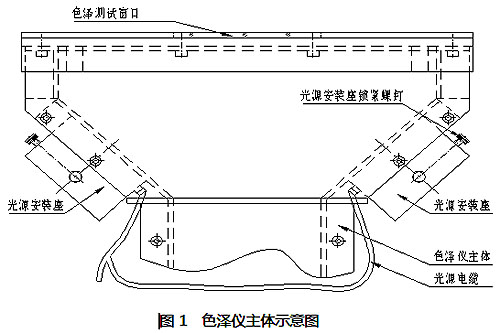

1．色澤儀主體圖（見下圖）

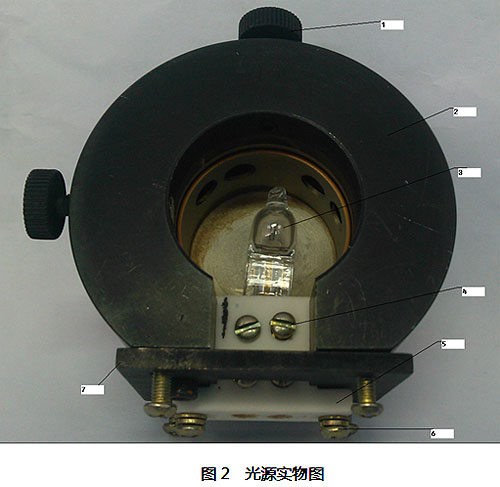

2．色澤儀光源實拍照片（見下圖）
3．光源
　　色澤儀光源為配對光源，在出廠時會通過檢測設備對光源進行篩選，篩選后成對包裝，并且會在包裝盒上標出光源使用時的電流值。
4．光源的使用
　　光源在測試儀中是串聯使用，光源一般是單個損壞。判斷光源是否已損壞，可以用萬用表測量光源電纜的通路。如果通路良好，說明光源完好無損，是因為色澤儀電控箱出了問題；如果通路不通，則說明光源已損壞。
5．光源座的拆卸
　　在色澤儀電控箱斷電的情況下參照圖1，將光源安裝座鎖緊螺釘（兩個，不需要擰掉）全部擰松。就可用從色澤儀主體上拿下光源安裝座，光源就安裝在光源安裝座中，如圖2所示。
6．光源的拆卸
　　按照圖2中所示，將固定光源安裝磁座的M3螺釘拆掉，拆下光源安裝磁座，然后將固定光源的M3螺釘松開，就可以拆下光源。更換光源后，按照拆卸光源、光源安裝磁座、光源座的逆反過程依次安裝所拆掉的零部件，最終更換完光源。光源仰角調節板一般情況下不要隨意松動，以免光源的角度發生變化。
7．安裝光源安裝座
光源安裝座安裝時應注意兩光源方向一致。所謂方向一致，即不論光源豎裝、橫裝或斜裝，光源燈所指方向應一致，如下圖3。
8．色澤儀電控箱電流調整
　　色澤儀光源更換結束檢查無誤后，打開色澤儀電控箱的～220V電源開關，按下電流上升按鈕電流上升，待電流穩定后，調整色澤儀電控箱上的“電流微調”旋鈕，使電控箱數碼管顯示的電流值與光源包裝盒上的電流值相等。
9．色澤儀校準
　　待色澤儀開機30分鐘后，進行色澤校準。校準通過后，在色澤/雜質模塊測試色澤標準板，測試誤差Rd和+b均應在±0.2以內。
10．雜質校準
　　為什么要更換色澤儀光源后要進行雜質校準？是因為雜質和色澤測試共用光源。更換色澤儀的光源后，光源的光照度與原來光源相差甚遠，所以要檢查雜質是否因為更換光源而能順利通過校準，而且測試值正確。
　　以上所有步驟全部結束，色澤儀更換光源的工作就大功告成。
